机电工程机电分项工程质量通病防治之建筑电气

文章来源: 星城彩票     时间: 2019-11-07

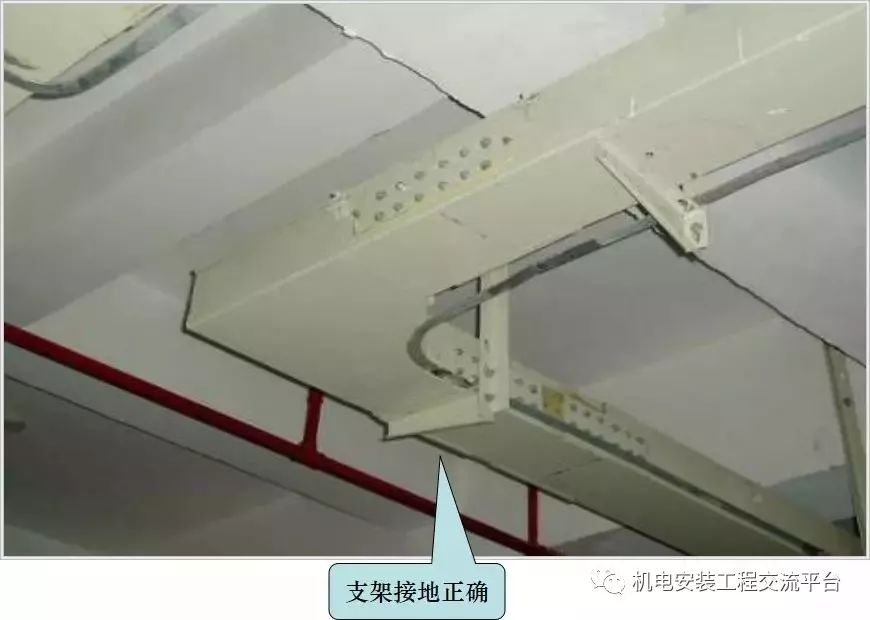

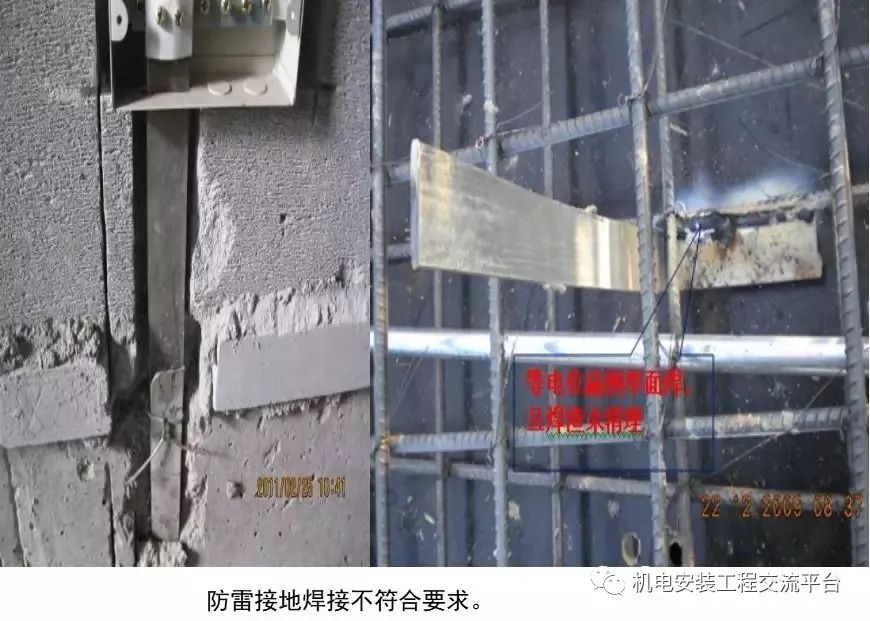

  大家在谈到建筑工程质量管理时就不得不谈一谈“事前控制、事中控制、事后控制”了,这三个不同阶段的管理诠释着施工管理的好坏,简单说就是事前计划、事中管理、事后处理,事后是无奈的被动的,就是这种很多的事后或无奈,为事前控制提供了依据,那就是我们平常讲的建筑工程质量通病与防治,他告诉我们应当采取什么样的措施去阻止或减少质量通报的出现,这就是我今天要讲的几个分项工程质量通病的目的。以下我将结合各分项工程工艺做法来解析如何阻止或减少工程质量通病,希望大家能够正确理解   导线的接线、连接质量和色标不符合要求防雷接地、工作(保护)接地体及接地线连接方法不符合要求   导线的接线、连接质量和色标不符合要求防雷接地、工作(保护)接地体及接地线连接方法不符合要求   (1)所用设备及材料必须有产品说明书及出厂合格证,使用前应有产品型号、规格、外观检查及按规范、规定项目的试验记录,符合要求后才可使用   (1)所用设备及材料必须有产品说明书及出厂合格证,使用前应有产品型号、规格、外观检查及按规范、规定项目的试验记录,符合要求后才可使用   (1)施工人员对有关规范不熟悉,工作态度马虎,贪图方便,不按规定执行,施工管理员管理不到位   1)加强对现场施工人员施工过程的质量控制,对工人进行针对性的培训工作;管理人员要熟悉有关规范,从严管理   2)在配管工程施工时,一定要加强进场原材料的质量控制,钢管厚度应在2mm以上,PVC管也得满足规范要求,不应小于1.6mm   3)进场的焊接钢管内壁不宜毛刺过多,否则应立即退场。在使用切割机切割线管时,毛刺很多,一定要清理干净。在布管时一定要将管口毛刺再清一遍   5)预埋线管,特别是多根线管的集散处使砼截面受到削弱,从而引起应力集中,容易导致楼板裂缝。特别是当预埋线管的直径较大,开间宽度也较大,并且线管的敷设走向又垂直于砼的收缩和受拉力向时,就更容易发生楼面裂缝。为此,强弱电线管布局合理,电管尽量不要叠加或并排紧贴,如施工中很难明显分开,可用小水泥块将其隔开或在线管薄弱处,做加固措施   6)线管一定要放置在板的上下筋之间以及墙体筋内,按照设计及规范要求在管路预埋位置留出15mm-30mm的保护层厚度   7)金属导管严禁对口熔焊连接;镀锌管和壁厚≤2mm的钢导管不得套管熔焊连接,应采用螺纹连接和卡扣式连接,套管与紧固螺钉应配套并经过强度和电气连续性试验;镀锌钢导管采用螺纹连接时,连接处两端用专用接地卡固定跨接接地线。非镀锌钢导管采用螺纹连接时,连接处的两端必须焊跨接接地线)预埋PVC电线管时,禁止用钳将管口夹扁、拗弯,应用符合管径的PVC塞头封盖管口,并用胶布绑扎牢固   9)在浇筑完混凝土后,及时吹管,检查管子堵塞情况,如有问题,及时整改(改变路径)   10)电线管埋入砖墙内,离其表面的距离不应小于15mm,管道敷设要“横平竖直”   11)电线管的弯曲半径(暗埋)不应小于管子外径的10倍,管子弯曲要用弯管机或拗捧使弯曲处平整光滑,不出现扁折、凹痕等现象   13)电管进入配电箱要平整,露出长度为3-5mm,管口要用护套并锁紧箱壳   (1)施工人员对有关规范不熟悉,工作态度马虎,贪图方便,不按规定执行,施工管理员管理不到位   2)在配管工程施工时,一定要加强进场原材料的质量控制,钢管厚度应在2mm以上,PVC管也得满足规范要求,不应小于1.6mm   在布管时一定要将管口毛刺再清一遍。4)焊接钢管与混凝土接触面不用做防腐,而管内则需要反复刷防腐漆   5)预埋线管,特别是多根线管的集散处使砼截面受到削弱,从而引起应力集中,容易导致楼板裂缝   为此,强弱电线管布局合理,电管尽量不要叠加或并排紧贴,如施工中很难明显分开,可用小水泥块将其隔开或在线管薄弱处,做加固措施。6)线管一定要放置在板的上下筋之间以及墙体筋内,按照设计及规范要求在管路预埋位置留出15mm-30mm的保护层厚度   镀锌钢导管采用螺纹连接时,连接处两端用专用接地卡固定跨接接地线。非镀锌钢导管采用螺纹连接时,连接处的两端必须焊跨接接地线)预埋PVC电线管时,禁止用钳将管口夹扁、拗弯,应用符合管径的PVC塞头封盖管口,并用胶布绑扎牢固。9)在浇筑完混凝土后,及时吹管,检查管子堵塞情况,如有问题,及时整改(改变路径)   11)电线管的弯曲半径(暗埋)不应小于管子外径的10倍,管子弯曲要用弯管机或拗捧使弯曲处平整光滑,不出现扁折、凹痕等现象   ① 坚持样板带路、坚持班组交底。② 根据《电缆线路施工及验收规范》 (GB50168-2016) 4.2.9条和《建筑电气工程施工质量验收规范》(GB50303-2015)12.1.1条规定   金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠   ③ 《建筑电气工程施工质量验收规范》(GB50303-2015)中12.1.1条第2款规定:非镀锌电缆桥架间连接板的两端跨接铜芯接地线亦为强制性标准   ① 坚持样板带路、坚持班组交底。② 根据《电缆线路施工及验收规范》 (GB50168-2016) 4.2.9条和《建筑电气工程施工质量验收规范》(GB50303-2015)12.1.1条规定   金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠   ③ 《建筑电气工程施工质量验收规范》(GB50303-2015)中12.1.1条第2款规定:非镀锌电缆桥架间连接板的两端跨接铜芯接地线亦为强制性标准   ① 电缆的填充率过高。② 铠装电缆的硬度大,桥架选型时没有考虑适当加大断面   ① 电缆桥架的填充率不能过高(电缆在桥架内横断面的填充率)。电力电缆不应大于40%,控制电缆不应大于50%   垂直敷设时,电缆的上端及每隔1.5-2m处;水平敷设时,电缆的首、尾两端、转弯及每隔5-10m处   ③ 电缆桥架在跨越其他管线时角度过大,应根据实际情况采用逐渐提高标高和减小角度的方法   ① 电缆的填充率过高。② 铠装电缆的硬度大,桥架选型时没有考虑适当加大断面   ① 电缆桥架的填充率不能过高(电缆在桥架内横断面的填充率)。电力电缆不应大于40%,控制电缆不应大于50%   垂直敷设时,电缆的上端及每隔1.5-2m处;水平敷设时,电缆的首、尾两端、转弯及每隔5-10m处   ③ 电缆桥架在跨越其他管线时角度过大,应根据实际情况采用逐渐提高标高和减小角度的方法   ① 根据《建筑电气工程施工质量验收规范》(GB50303-2015)中19.2.2之第二条规定,两端芯线应搪锡    ② 如现场认为工人仰视搪锡不方便,应该改用线夹等简单易行的处理方式进行处理   ① 根据《建筑电气工程施工质量验收规范》(GB50303-2015)中19.2.2之第二条规定,两端芯线应搪锡    ② 如现场认为工人仰视搪锡不方便,应该改用线夹等简单易行的处理方式进行处理   (3)在接线柱和接线根,如需接两根,中间需加平垫片;不允许3根以上的连接   (4)导线编排要横平竖直,剥线头时应保持各线头长度一致,导线插入接线端子后不应有导体裸露   (5)施工人员应清楚分清相线、零线(N线)、接地保护线(PE线)的作用与色标的区分,即A相-黄色,B相-绿色,C相-红色;单相时一般宜用红色   (3)在接线柱和接线根,如需接两根,中间需加平垫片;不允许3根以上的连接   (4)导线编排要横平竖直,剥线头时应保持各线头长度一致,导线插入接线端子后不应有导体裸露   (5)施工人员应清楚分清相线、零线(N线)、接地保护线(PE线)的作用与色标的区分,即A相-黄色,B相-绿色,C相-红色;单相时一般宜用红色   (3)埋地敷设的工作(保护)接地线,镀锌扁在引入室内照明配电箱、电表箱、动力配电箱等处,都必须明露,不得利用钢管串接引入箱内   (3)埋地敷设的工作(保护)接地线,镀锌扁在引入室内照明配电箱、电表箱、动力配电箱等处,都必须明露,不得利用钢管串接引入箱内   等电位施工时,一般采用焊接,将40mm×4mm的镀锌扁钢,从MEB紫铜连接母排上连接至导电体上。对于各种金属管道的联结抱箍;一般应采用不小于25mm×4mm的镀锌扁钢或铜编制带   (3)等电位联结线应采用pvc电工套管敷设;与金属卫浴连接时,采用螺栓直接将等电位联结线固定在卫浴配置的接线)卫生间内能够上下贯通的金属物均应接到LEB端子板上。(5)局部等电位联结端子板应设置在方便检测的位置,等电位联结端子板应采取螺栓联结,以便拆卸进行定期检测   等电位施工时,一般采用焊接,将40mm×4mm的镀锌扁钢,从MEB紫铜连接母排上连接至导电体上   一般应采用不小于25mm×4mm的镀锌扁钢或铜编制带;等电位联结端子板截面不得小于等电位联结线的截面;等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理   (5)局部等电位联结端子板应设置在方便检测的位置,等电位联结端子板应采取螺栓联结,以便拆卸进行定期检测   (l)配电箱应用开孔器开孔,管入箱体应采用锁母或成品接头,开孔处应密封;(2)配电箱体使用铁皮的厚度不宜小于1.2mm,而且铁皮是镀锌的。箱体不得有锈蚀现象,如有锈蚀现象数量大时,要求退货、离场   (3)底边距地面为1.5m,照明配电板底边距地面不小于1.8m ,配电箱箱体预埋时内部应增设横竖支撑,以确保箱体不变形   (4)配电箱内分别设置中性线和PE线汇流排,中性线和PE线分别由汇流排引出,汇流排接线孔与导线截面相匹配;同一接线柱上导线压接根数不超过两根,中间加垫片。(5) 配电箱内开关回路标示应准确   (l)配电箱应用开孔器开孔,管入箱体应采用锁母或成品接头,开孔处应密封;(2)配电箱体使用铁皮的厚度不宜小于1.2mm,而且铁皮是镀锌的。箱体不得有锈蚀现象,如有锈蚀现象数量大时,要求退货、离场   (3)底边距地面为1.5m,照明配电板底边距地面不小于1.8m ,配电箱箱体预埋时内部应增设横竖支撑,以确保箱体不变形   (4)配电箱内分别设置中性线和PE线汇流排,中性线和PE线分别由汇流排引出,汇流排接线孔与导线截面相匹配;同一接线柱上导线压接根数不超过两根,中间加垫片。(5) 配电箱内开关回路标示应准确   1)与土建专业密切配合,准确牢靠固定线盒;当预埋的线盒过深时,应加装一个线盒   3)剥线时固定尺寸,保证线头整齐统一,安装后线头不裸露;同时为了牢固压紧导线,单芯线在插入线孔时应拗成双股,用螺丝项紧、拧紧   4)开关、插座盒内的导线应留有一定的余量,一般以100-150mm为宜;要坚决杜绝不合理的省料念头   2)施工人员责任心不强,对电器的使用安全重要性认识不足,贪图方便。3)存在不合理的节省材料思想   1)与土建专业密切配合,准确牢靠固定线盒;当预埋的线盒过深时,应加装一个线盒   3)剥线时固定尺寸,保证线头整齐统一,安装后线头不裸露;同时为了牢固压紧导线,单芯线在插入线孔时应拗成双股,用螺丝项紧、拧紧   4)开关、插座盒内的导线应留有一定的余量,一般以100-150mm为宜;要坚决杜绝不合理的省料念头   12、电话电视系统的敷线、面板接线、电话电视系统的敷线、面板接线不符合要求   (1)施工人员责任心不强;(2)专业队伍进场时间较晚,特别是电视、电视队伍,此时土建的墙面往往已完成了粉刷,因此他们在施工时易弄脏墙面   (1)加强对施工人员的管理,与土建专业密切配合,施工安装完毕要清洁现场,保持地面和墙面清洁   电话座接线要小心拧紧螺丝,既要紧固导线又不能压断接线(电话线)DP箱里的电话线要整齐排列,每根电话线的线头均用防潮线牌标明回路和房间号码,以方便日后电线)电视天线的屏蔽层在穿管时易被硬物刮破,因此在穿线前应将管清理干净,将管口磨滑,穿线时要小心抽拉,以免损坏屏蔽层,确保电视图像、音质的清晰。原因分析   (2)专业队伍进场时间较晚,特别是电视、电视队伍,此时土建的墙面往往已完成了粉刷,因此他们在施工时易弄脏墙面。防治措施   (1)加强对施工人员的管理,与土建专业密切配合,施工安装完毕要清洁现场,保持地面和墙面清洁   (2)多条电话线在弱电竖井里敷设时,要捆扎成束,并要求在每隔1.5米处固定干线槽内,盖好线)电话线接头要用防潮的接线接头连接,用线钳压紧;电话座接线要小心拧紧螺丝,既要紧固导线又不能压断接线(电话线)DP箱里的电话线要整齐排列,每根电话线的线头均用防潮线牌标明回路和房间号码,以方便日后电线)电视天线的屏蔽层在穿管时易被硬物刮破,因此在穿线前应将管清理干净,将管口磨滑,穿线时要小心抽拉,以免损坏屏蔽层,确保电视图像、音质的清晰   (1)增强施工人员责任心,底座安装时一定要与楼板、墙面找平,安装探头时注意拧紧   (2)一般情况下,洗手间的天花面积较小,往往使灯具与智能探头挨得太近,这时应适当调整灯具的中心点和探头离窗口的距离,保证两者的距离在50CM左右   (1)增强施工人员责任心,底座安装时一定要与楼板、墙面找平,安装探头时注意拧紧   (2)一般情况下,洗手间的天花面积较小,往往使灯具与智能探头挨得太近,这时应适当调整灯具的中心点和探头离窗口的距离,保证两者的距离在50CM左右。公共走道天花顶上的消防探头,在预埋线盒时就应使之与灯具保持不小子50CM的距离(灯具保证在中心位置上)   声明:该文观点仅代表作者本人,搜狐号系信息发布平台,搜狐仅提供信息存储空间服务 星城彩票 星城彩票app 星城彩票手机版官网 星城彩票游戏大厅 星城彩票官方下载 星城彩票安卓免费下载 星城彩票手机版 星城彩票大全下载安装 星城彩票手机免费下载 星城彩票官网免费下载 手机版星城彩票 星城彩票安卓版下载安装 星城彩票官方正版下载 星城彩票app官网下载 星城彩票安卓版 星城彩票app最新版 星城彩票旧版本 星城彩票官网ios 星城彩票我下载过的 星城彩票官方最新 星城彩票安卓 星城彩票每个版本 星城彩票下载app 星城彩票手游官网下载 老版星城彩票下载app 星城彩票真人下载 星城彩票软件大全 星城彩票ios下载 星城彩票ios苹果版 星城彩票官网下载 星城彩票下载老版本 最新版星城彩票 星城彩票二维码 老版星城彩票 星城彩票推荐 星城彩票苹果版官方下载 星城彩票苹果手机版下载安装 星城彩票手机版 星城彩票怎么下载
